SDH传输网的网同步

2015-3-31 07:58| 编辑:电工学习网| 查看: 7524| 评论: 0

  1.网同步的基本概念
  (1)网同步的概念
  所有数字网都要实现网同步。所谓网同步是使网中所有交换节点的时钟频率和相位保持一致,以便使网内各交换节点的全部数字流实现正确有效的交换。
  (2)网同步的必要性
  网同步的方式有好几种,目前在数字网中为了防止滑动,必须使全网各节点的时钟频率保持一致。
  (3)网同步的方式
  各国公用网中交换节点时钟的同步主要采用主从同步方式。
  所谓主从同步方式是在网内某一主交换局设置高精度高稳定度的时钟源(称为基准主时钟或基准时钟),并以其为基准时钟通过树状结构的时钟分配网传送到(分配给)网内其他各交换局,各交换局采用锁相技术将本局时钟频率和相位锁定在基准主时钟上,使全网各交换节点时钟都与基准主时钟同步。

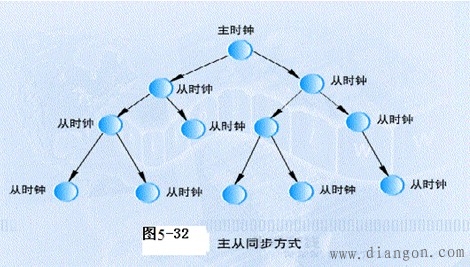

  主从同步方式示意图如图5-32所示。
  主从同步方式一般采用等级制,目前ITU-T将时钟划分为四级:
  ①一级时钟一一基准主时钟,由G.81l建议规范;
  ②二级时钟一一转接局从时钟,由G.812建议规范;
  ③三级时钟——端局从时钟,也由G.8l2建议规范;
  ④四级时钟——数字小交换机(PBX)、远端模块或SDH网络单元从时钟,由G.81S建议规范。
  (4)从时钟工作模式
  在主从同步方式中,节点从时钟有三种工作模式。
  ①正常工作模式。
  ②保持模式。
  ③自由运行模式
  2.SDH的网同步
  (1)SDH网同步结构
  SDH网同步通常采用主从同步方式。
  ①局间应用
  局间同步时钟分配采用树形结构,使SDH网内所有节点都能同步。
  ②局内应用
  局内同步分配一般采用逻辑上的星形拓扑。所有网元时钟都直接从本局内最高质量的时钟——综合定时供给系统(BITS)获取,BITS是从来自别的交换节点的同步分配链路中提取定时,并能一直跟踪至全网的基准主时钟。
  (2)SDH网同步的工作方式
  ①同步方式。
  ②伪同步方式。
  ③准同步方式。
  ④异步方式。
