分组长度的选取

2015-3-26 09:54| 编辑:电工学习网| 查看: 31388| 评论: 0

    与分组长度的选取有关的因素:
    交换过程中的延迟时间
    交换机费用(包括存储器费用和分组处理费用)
    信道传输质量
    正确传输数据信息的信道利用率等
    1.分组长度与延迟时间
    设分组长度为L=h+x (bit) (以bit为单位 )
    其中: h为分组头长度,x为用户数据长度。
    分组在交换过程中的延迟时间(主要包括排队等待时延和分组处理时延)经过推导得出分组交换机发送一个分组的时间为

    式中, L为分组长度,单位为bit;c为输出线路的传输能力,即交换机的吞吐量,单位为bit/s;n为分组到达率,即每秒到达的分组数。

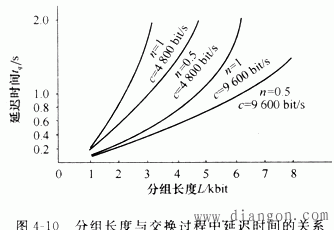

    图4-10给出了不同n,c的情况下分组长度与交换过程中延迟时间的关系。

    分组长度越长,交换机的延迟时间越大。
    2.分组长度与交换机费用
    分组交换机费用 : 存储器费和分组处理费用
    交换机费用是存储器费用和分组处理费用之和。
    存储器的费用与分组长度成正比,分组越长,存储器费用越高。
    分组处理费用与分组数量成正比,分组数量越少,分组处理费用越低。
    分组长度与交换机费用是的关系如图4-11所示。

          图4-11 分组长度与交换机费用
    交换机费用是存储器费用和分组处理费用之和。考虑交换机费用时的最佳分组长度应是交换机费用曲线最低点所对应的分组长度。
    3.分组长度与误码率
    最佳分组长度与误码率Pe 的关系为

    可见,最佳分组长度与误码率成反比,其关系曲线如图4-12所示。

           图4-12 最佳分组长度与信道误码率关系
    4.分组长度与正确传输数据信息的信道利用率η
    在信道存在误码条件下,正确传输x比特数据,需要传输m比特,则信道利用率定义为

    最高的信道利用率为

    最佳分组长度与最高正确传输数据信息的信道利用率成正比。
    讨论:(a)公式中LOPT,h的单位必须用比特。
    (b) 综合考虑,CCITT规定:分组长度以16字节到4096字节之间的22 字节为标准分组长度。如32,64,128,256,512和1024个字节等。一般,选用分组长度为128字节,不超过256字节(不包括分组头)。分组头长度为3~10字节。
    (c)同一分组网内分组长度都是一样的,但不同分组网的分组长度可以不同。我国公用分组交换网的分组长度为128字节,分组头长度为3~10字节。
    例:假设有一分组交换网,Pe为10-4,分组最佳长度为256字节,试问分组中的分组头长度为多少字节?
    解:
    字节
