数据信号最佳接收及最佳接收误码性能分析

2015-3-24 09:19| 编辑:电工学习网| 查看: 10875| 评论: 0

一、数据信号最佳接收
    研究问题:在噪声条件下如何最好地提取有用信号。
    所谓“最佳”并不是一个绝对的概念,它是在某个准则意义下的一个相对概念。因此,在下面的讨论中将遵循某个最佳接收准则来设计最佳接收机,并分析该最佳接收机的性能。
二、关于最佳接收的准则
    由于信道噪声的存在,造成接收波形的随机畸变,可能导致错误判决而产生误码。在本节中主要讨论在二进制通信系统中使错判概率最小的判决准则,从而达到最佳接收的效果。
    在数字通信中最直观和最合理的准则应该是"最小差错概率"。以二进制数字信号接收为例来讨论最佳接收准则。此时传输差错率为

    其中,发送信号s1(t)的先验概率为P(s1),发送信号s2(t) 的先验概率为 P(s2), P(y2s1)和 P(y1s2) 为错误转移概率
    显然使两个传输的误差概率最小是合理的。
三、二进制确知信号的最佳接收
    可以证明,在高斯白噪声作用下,若发“1”码和“0”码的概率相等且前后码元独立,采用最小均方误差准则可使接收判决的误码率最小。
    由最小均方误差准则

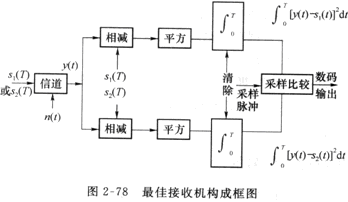

    得最佳接收机结构

    经整理得

    相关接收机结构


四、最佳接收时的误码率
    经推导可得

    若使用马库姆函数Q(x)表示,可得

    其中:E 是信号能量;N0为噪声功率谱密度; 为相关系数; Q(X)与X成反比,
    由上式可见。误码率是信号能量E、噪声功率谱密度N0和相关系数ρ有关。E 越大,误码率越小,PE成反比( 与信噪比成正比),即与信噪比成反比; s1(t)和 s2(t)的差别越大,即相关系数越小,接收机越容易分辨它们,而误码率越小,ρ=-1 ,是ρ 的最小值。
五、二相数字调相的误码率

    二相数字调相(2PSK)信号表示为

    信号能量

    相关系数
    由式

    在给定E和N0的条件下,查附录中的Q(x) 表,即可求得误码率。
