数字调制中的载波提取和形成

2015-3-24 09:18| 编辑:电工学习网| 查看: 13796| 评论: 0

    采用相干解调时本地载波的获取方法。
    1.从已调信号中提取相干载波

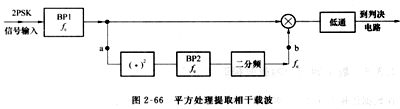

    在数据传输中,载波频率分量本身不负载信息,所以,多数调制方式中都采用抑制载波频率分量的方式,即已调信号中不直接含有载波频率分量。这时,就无法直接从接收信号中提取载波的频率和相位信息。但是,对于某些信号。如2PSK,QAM等信号,只要对接收信号波形进行适当的非线性处理,就可以使处理后的信号中含有载波的频率和相位信息,这时,就可以通过提取方式获得接收端的相干载波。

    2.利用插入导频提取相干载波
    在某些情况下可能无法从接收的已调信号中获取所需要的相干载波的频率和相位信息,这时, 只能利用专门发送的插入导频来取得载波的信息。所谓插入导频,就是在已调信号频谱中额外德插入一个低功率的载波频率或与其有关的频率信号的线谱,其对应的正弦波就称为导频信号。在接收端利用窄带滤波器把它提取出来,经过适当的处理(锁相、变频、形成等),即获得接收端的相干载波。
