典型的开关量输出通道结构

2015-4-3 06:47| 编辑:电工学习网| 查看: 5428| 评论: 0

  图1给出了典型的开关量输出通道结构。

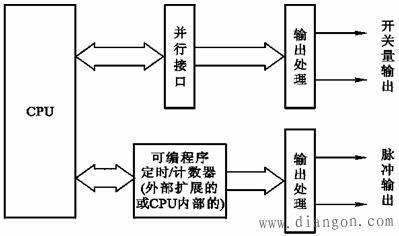

           图1 典型的开关量输出通道结构
  在计算机控制系统中,开关量输出信号用于控制各种现场设备,因此要考虑电平转换、功率放大、抗干扰及安全等问题。针对具体情况,往往采取以下措施。
  1.隔离处理
  当计算机控制系统的开关量输出信号用于控制较大功率的设备时,为防止现场设备上的强电磁干扰或高电压通过输出控制通道进入计算机系统,一般需要采取光电隔离措施隔离现场设备和计算机系统。
  2.电平转换和功率放大
  计算机通过并行接口电路输出的开关量信号,往往是低压直流信号。一般来说,这种信号无论是电压等级、还是输出功率,均无法满足执行机构的要求,所以应该进行电平转换和功率放大,再送往执行机构。
