通用电路及功率接口

2015-3-30 08:45| 编辑:电工学习网| 查看: 3194| 评论: 0

 一、波形整形电路
  波形整形电路通常作为波形的转换与信号调理,其组成方式可以通过比较器组成的电路实现或通过光电耦合器实现,但比较器可实现微信号的转换。电压比较器通常用来判断输入信号的相对大小,对信号幅度进行控制或根据输入信号的幅度决定输出信号的极性。
 二、V/F电路设计
  采用V/F转换器与计算机接口有下列优点:
  (1)接口简单、占用计算机资源少。对于一路模拟信号只要占用一个输入通道。
  (2)频率信号输入灵活。可以输入单片机或微处理器的任何一根I/O口线或作为中断源输入计数输入等。
  (3)抗干扰性能好。频率测量本身是一个计数过程。V/F转换过程是对输入信号的不断积分,因而能对噪声或变化的输入信号进行平滑。另外,V/F转换与计算机接口很容易采用光电隔离。
  (4)便于远距离传输。它还可以调制在射频信号上,进行无线传播,实现遥测。调制成光脉冲,可用光纤传送,不受电磁干扰。
  三、继电器接触器的功率接口
  1. 直流电磁式继电器,接触器功率接口

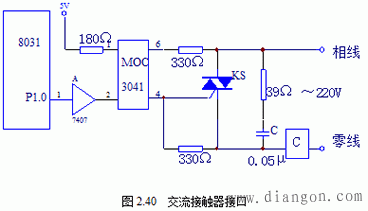

  2. 交流电磁式接触器的功率接口

  四、光电器件功率接口
  电光型功率接口主要用于各类照明以及闪光指示器等的驱动。电热型功率接口主要用于各种电炉和加热器等的驱动。电光型功率接口采用连续方式控制,电热型功率接口采用连续或断续方式控制。
 1.电光,电热型器件
  1. 电光型器件
  2. 电热型器件
  常用的电热器件有:电阻丝电热器件;多孔玻璃态碳电热器件;电热膜;硅钼棒电热器件和PTC半导体电热器件。
   2.电光型功率接口

   3.电热型功率接口
