Proe扫描混合工具使用方法

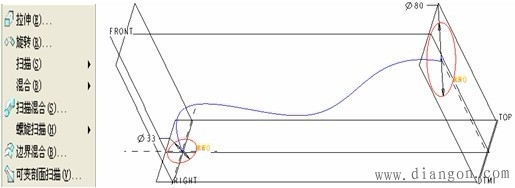

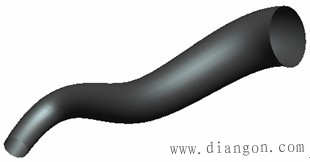

图1 扫描混合实体造型     （1）单击“插入”|“扫描混合”，如图2。
    （2）利用“草绘工具”绘制扫描轨迹和草绘截面，如图3。



图2 扫描混合选项

图3 草绘扫描轨迹和特征截面

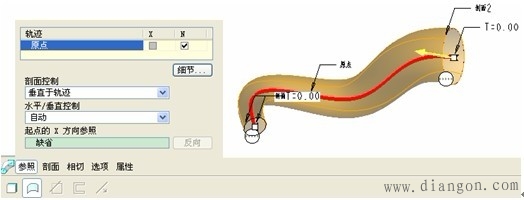

    （3）单击操控板中“参照”︱“选取轨迹”，选择草绘曲线，如图4。

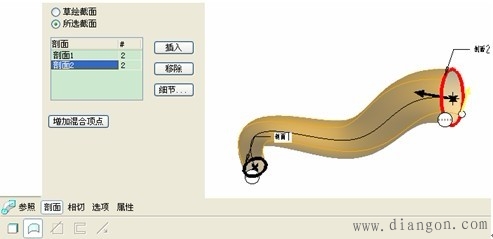

图4 操控板选择      （4）单击操控板中“剖面”︱“所选截面”︱“插入”，选择草绘截面，如图5。

图5 选择草绘截面     （5）单击“预览”︱“确定”，即可。
    注意：创建混合特征，各个特征截面的数量必须相等；要合理确定每个截面的起始点，如果起始点位置不合理，可以使用截面工具/特征工具菜单中的起始点选项更正。
