临时用电安全规范/电线电缆选型/触电危险与急救

     施工现场用电没有通常意义上的厂房，所设置的电气工程明显带有临时性，露天作业多。加上工作条件受地理位置和气候条件制约多，施工机械具有相当大的周转性和移动性，现场的环境对比工厂更加恶劣。电气装置，配电线路用电设备等易受风沙，雨雪，雷电侵害，极易发生机械损伤，绝缘损坏并导致漏电。现场又常常出现多工种交叉作业，非电气专业人员使用电气设备相当普遍，而这些人员的安全用电知识和技能水平相对偏低。触电伤害事故较之其它场所更易发生。 所以有必要规范行事。

     就对于施工现场临时用电工程电源中性点直接接地的220V、380V三相四线制低压电力系统。（现场施工用电环境较复杂必须确保人员安全）我们常采用三级配电系统，如上图所示。其供电方式是采用TN-S保护接零的供电方式。

     接地

     接地这个词语很是常见。比方说“某某人接地气”，但是电气上的接地可不是接地气那么简单。为啥子呢？啥是接地呢？出于不同的目的，将电气装置中某一部分经接地线和接地体与大地做良好的电气连接这就是接地。绝缘防护可以防止电气设备漏电造成的触电事故，但是电气设备在运行中因绝缘损坏而发生漏电导致漏电保护开关动作这种情况难以完全消除。当电气设备发生漏电时，平常不带电的设备金属外壳以及与之相连的金属构件边带有电压，人体接触到这类物体就有被“电打”的危险。那么，减少这类触电事故的技术措施主要有保护接地，保护接零，装设漏电保护器等。

     根据接地的目的不同，分为工作接地和保护接地。保护接零，重复接地。

     名词说明

     在生产中常常出现中性线（N），保护线(PE)，工作线(A B C)，保护零线(PEN)这几种线，还有单相电，三相电等，那么他们都有啥样的作用？

     中性线用字母N表示，绝缘层颜色淡蓝色它是引自电源中性点的导线。常用作通过单相负载的工作电流，可通过三相电路中不平衡电流，使不平衡三相负载上的电压均等当设备金属外壳与之相连之后，能防止人体间接触电。

     保护线用字母PE表示，绝缘层颜色黄绿双色，用以防止触电的目的而和设备或线路的金属外壳，接地母线，接地端子，接地极，接地金属部件等连接的导线。

     工作线也就是相线共三根用字母A B C表示，绝缘层颜色分别是黄绿红，频率50HZ，周期0.02S相位相差120度的三相正弦交流电。用以传送电能。

     保护零线用字母PEN表示，绝缘层颜色蓝色。当零线和保护线共为一体时，同时具有零线与保护线两种功能的导线。

     电线电缆选型

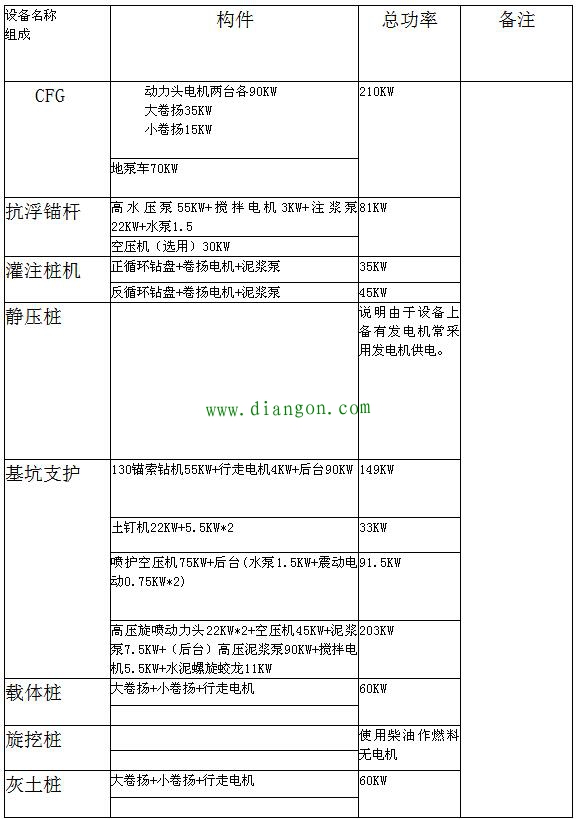

     作为一名项目负责人我们要接触些电线电缆以及怎样选择电缆的通识知识，也方便我们编制临时用电施工组织设计。一般上作为专业分包的我们现场的箱式变压器和一级箱都有甲方或者总包方提供，我们只考虑现场的二级箱和三级箱。那么这个二级箱到箱式变压器的连接导线就非常有必要好好计算一下。下图为常见桩机功率表

     这些设备的功率方便我们测算电缆的选型。在施工项目上我们常用的是YJLV电缆其特点是廉价，施工方便。缺点是易受外力破坏。常用电缆规格有16，25，35，50，70，95，120，150，185，240，300。对于三相异步电动机电流来说常采用经验公式就是额定功率的2倍就是其额定电流值。电缆的安全载流量是在环境温度35度时测算，口诀是：十下五，百上二，二五，三五，四三界，七零，九五两倍半。

     触电危险与急救

     二级建造师项目管理中讲到施工管理的核心是目标控制。那么作为施工现场安全用电管理的核心目标就是安全生产。安全生产中最不可控的一点就是用电安全。触电我们常称为“被电打了”一般来说它的伤害方式分为电击和电伤。

      电击是电流通过人体造成刺痛，麻电，痉挛，呼吸困难，心脏停止跳动等现象，电伤是电流的热效应和化学效应机械效应对人体外表造成的局部伤害，现场常见电灼伤，电烙印，皮肤金属化。

     人体对于电流的生理反应分为：感知电流1mA，摆脱电流16mA,致命电流50mA。一般来说在30mA是人体的安全电流，这也是漏电断路器上动作电流的来历。

     触电事故的特点是多发性，突发性，季节性，高死亡率，对于现场来说触电急救很关键。一般是发现触电者要在自身绝对安全的情况下采用绝缘器件使触电者迅速脱离电源，要迅速拉闸，使触电者平躺木板上严禁触电者来回走动，（不管轻重），注意保暖。并同时拨打120。（记住只有医生有权断生死）

      这里在施救时常采用心肺复苏法和人工呼吸法（这是触电者在“假死”状态下）是在触电者呼吸和心脏停止时采用。
