变频控制恒压供水系统电路简析

2020-1-5 19:51| 编辑:电工学习网| 查看: 3750| 评论: 0|来自: 原创

     做维修电工都知道企业为用水大户，所以会有过各式各样的供水控制系统，虽说样式不一，但总体大同小异，就连很先进的变频恒压供水控制电路都是一个道理，只是控制更为细化而已，下面就来简分享一下这种恒压供水控制系统的电气控制原理。

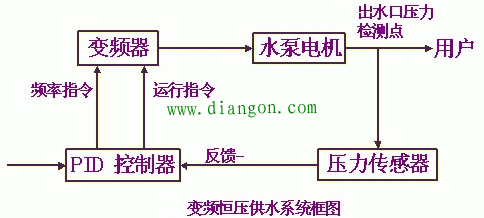

     简单介绍一下几个主要控制件，首先从水压压力传感器开始，水位高低形成水压高低，经过压力传感器转化为电信号，这时的电信号不能直接应用，因为太微弱且不纯净，所以要经过一个信号处理装置给放大，也可以理解为经过翻译，再传递到下一级作为变频器的输入信号，这里我讲的信号处理器有个专业名字叫PID控制器，由它供给变频器的信号来作为控制信号，然后经过变频器再驱动水泵的出水量大小多少，已达到恒压供水的目的。
     这是一个环形系统，有的系统为了更精准控制，变频器外接设定电位器，通过调节电位器的手动旋钮，可以控制信号处理器的给定值，水泵电动机转速就会发生变化，具体原理就是给定值大，就相当于反馈信号值小，那么水泵电动机就转速变快，反之，水泵电动机转速变慢。

上述是这个系统的大概控制原理，对于这类系统电路检修，也大同小异，如果故障表现为变频器能够正常输出，电机可以运转，但水压不恒定，通过调整电位器没有效果时，就是压力传感器和信号处理器也就是PID系统故障；另外什么情况都不明了的情况下，启动系统，因为压力传感器的信号经过控制器转化为直流稳定电压给变频器作为输入信号，所以可以从这个接点下手检查，当电源部分输出了稳定电压后，水泵不工作，则可以判定变频器以及水泵电机系统故障。
虽然这个系统掺杂一些需要设定数据，但出现故障我们不必纠结在数据上，据多年的工作经验，系统故障，基本与数据无关，因为不管系统工作不工作，数据就在那里，不会自行改变。一般常规需设置问题，屏幕上也都会有故障闪烁指示的。
