工欲善其事必先利其器—记Modbus工具和软件调试心得

2015-3-11 16:55| 编辑:电工学习网| 查看: 23842| 评论: 0|原作者: will666|来自: 西门子工程师故事

Modbus已经逐渐成为工控领域应用非常广泛的通讯方式，从智能仪表到各种多功能电表、变频器等都有支持Modbus通讯的产品，几乎每个项目都会遇到Modbus通讯的问题，学会调试Modbus通讯已经成为每一个工控人员的基本技能。但是工欲善其事必先利其器，拥有调试的必要工具和好用的软件可以达到事半功倍的效果，本文就从调试Modbus的工具和软件入手介绍一下我在调试时的经验和体会。
刚开始入行时，调试通讯是最头疼的问题，明明按照手册一步一步设置，最后就是通讯不上，又不知道问题出在哪里，往往一个Modbus通讯要调试好几天。通过几年的锻炼和吸取别人的经验，个人认为调试通讯需要按照一定的步骤，千万不能一下在把整条Modbus总线接好，然后到主站那边闷头调试。比较科学的步骤是先用笔记本电脑做主站，一个子站一个子站的模拟通讯，保证所有子站报文响应正确，数据上传正常。然后再接好整个Modbus总线，在主站侧仍使用笔记本模拟主站与子站逐一进行通讯，保证所有子站通讯正常。此时如果不正常问题基本出在Modbus总线硬件上，可能是正负接反或者网络断线。经过以上步骤后基本确定整条Modbus总线没有任何问题，然后再把实际的主站接入，通过编程测试通讯，如果通讯不上基本是主站程序问题。此时可以反过来使用笔记本模拟子站，接收主站的报文，查看报文是否正确，检查程序问题。
目前大部分笔记本电脑都没有串口，因此拥有一条比较稳定的USB转串口电缆是调试的前提。以前使用的USB转串口电缆在插到不同的USB口时转换的串口号是不一样的，目前好的电缆可以保持串口号不变，这样就不用每次都检查串口号了。

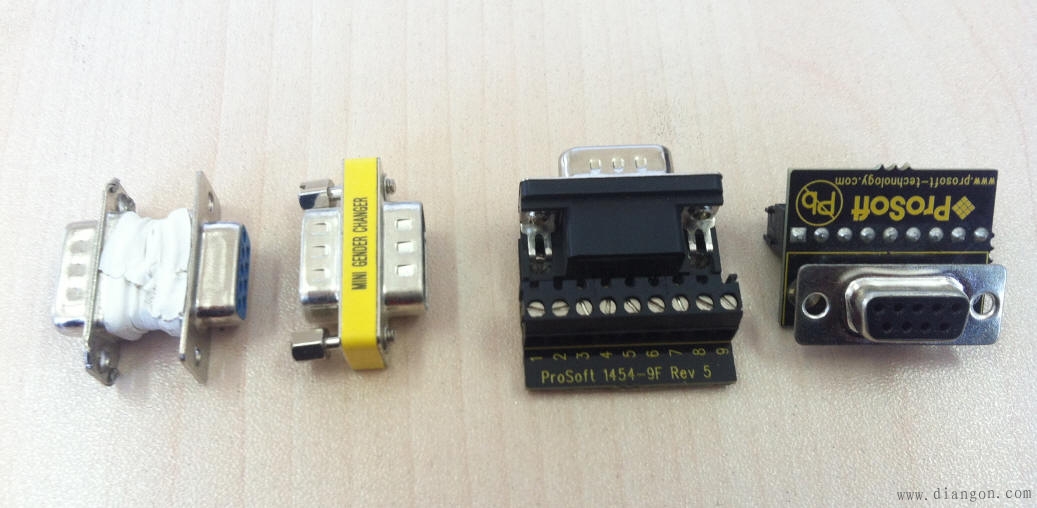

其次Modbus通讯基本都采用RS485标准，因此还需要一个232转485模块，这种模块价格不贵，最好购买有收发状态指示灯的产品，方便查看通讯状态。
