智能家居WiFi插座的控制电路设计

2015-5-20 10:11| 编辑:电工学习网| 查看: 7557| 评论: 0

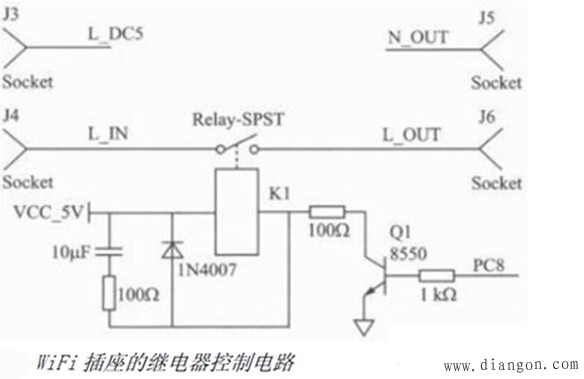

  电路原理:模块收到合上指令,PC8端口输出高电平,Q1导通,继电器的线圈有电流流过,继电器的触点L_IN 和触点L_OUT 吸合,插座供电给负载;模块收到断开指令,PC8端口输出低电平,Q1截止,继电器的线圈没有电流,继电器的触点L_IN 和触点L_OUT 断开,插座断电。以上只是以WiFi 插座为例,叙述基于WiFi 技术的智能家居,如果要实现智能家电中的其他功能,实现原理类似。例如,要实现远程视频监控,只需将插座改为摄像头并实现相应的软件功能即可。


  随着人们生活质量的提高,智能的概念会越来越深入人心,而采用全套的智能系统的费用很高,并且对于已经交付使用的住宅来说,改造起来还很麻烦。利用WiFi 智能插座,不需要家庭网关,不需要破坏现有装饰,就可以轻松实现对家用电器的智能化控制,自己动手实现基于WiFi 技术的智能家居的构建,体验科技带来的便利。
