step7 to 博图、flexible to 博图的移植

admin

之前由于项目需要，很多step7时代的plc程序、hmi程序，需要移植到博图平台中，其中遇到不不好坎坷，在此，把移植过程中积累的经验分享给大家。
一、STEP7移植
1.     安装STEP7系列软件，要想移植老程序必须要先安装相应版本软件，这点很是让人无语。不过想想博图相对STEP7的进步还是欣然接受了
2.     安装TIA博图系列软件
3.     检查STEP7程序一致性。这个加个图片说明，想当年因为这个差点放弃移植事业

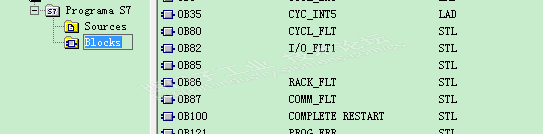

4.     右击

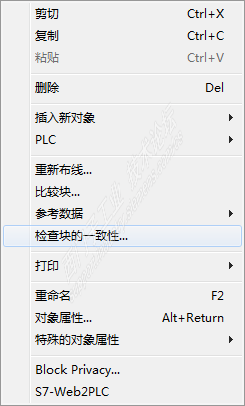

5.     单击检查一致性

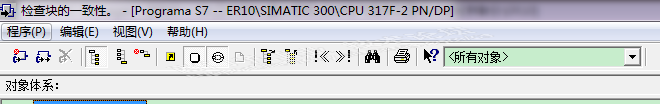

6.     单击程序（P）




7.编译



准备工作OK  !!1
8.打开博图，移植窗口源文件选中，step7程序文件夹中的.s7p文件，移植开始、

二、FLEXIBLE移植
1.     FLEXIBLE移植相对较简单，唯一遇到的问题就是，博图只支持移植SP2/SP3版本的程序，如果安装了SP4或更高版本的FLEXIBLE，可以在高版本中，把项目另存为SP2/SP3版本的程序。

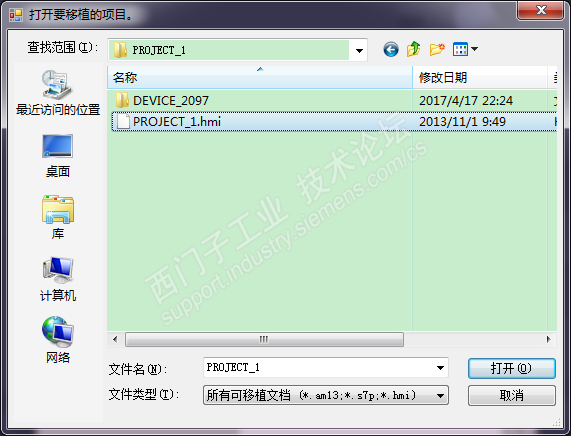

2.     打开博图，移植窗口源文件选中，HMI程序文件夹中的.hmi文件，移植开始。

本文转载自：西门子工业技术论坛
